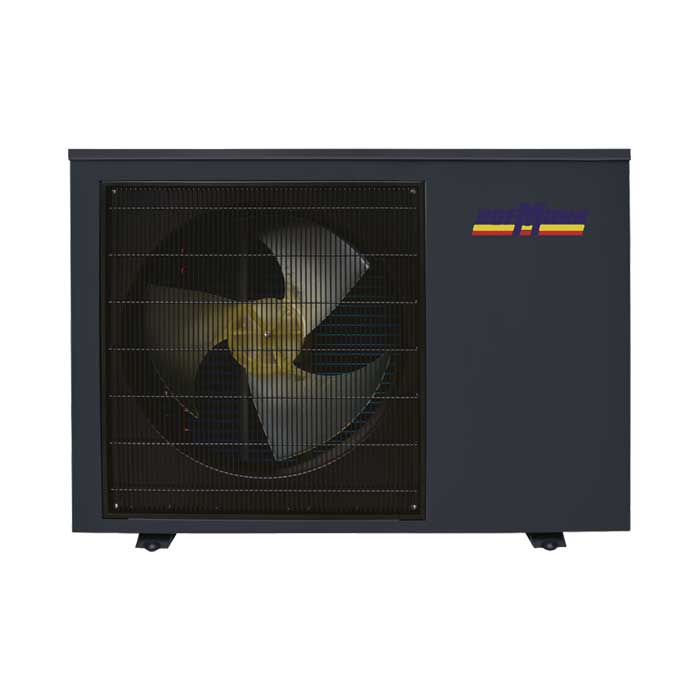

Toplinska pumpa Hofmann Heat Star 6kW-12kW R32
Tehnički podaci
| Hofmann Heat Star 6kW-12kW R32 | ||||||
|---|---|---|---|---|---|---|
| Naziv | Heat Star 6M | Heat Star 9M | Heat Star 12M | |||
| Model | J.M. | PAVH-06V1FBA | PAVH-09V1FBA | PAVH-12V1FBA | ||
| Snaga/rashladno sredstvo | V/Hz/Ph | 220-240/50/1 – R32 | ||||
| Maks. Kapacitet grijanja (1) | kW | 6.5 | 9.2 | 11.6 | ||
| C.O.P (1) | W/W | 4.61 | 4.38 | 4.3 | ||
| Kapacitet grijanja Min./Maks.(1) | kW | 3,5 / 6,5 | 4.3 / 9.2 | 5,5 / 11,60 | ||
| Ulazna snaga grijanja min./maks.(1) | W | 758 / 1410 | 927 / 2097 | 1107 / 2683 | ||
| C.O.P min./maks.(1) | W / W | 4,5 / 4,7 | 4,3 / 4,71 | 4.3 / 4.9 | ||
| Maks. Kapacitet grijanja(2) | kW | 6 | 8.6 | 11.2 | ||
| C.O.P (2) | W / W | 3.46 | 3.37 | 3.45 | ||
| Kapacitet grijanja Min./Maks.(2) | kW | 3,15 / 6 | 3,9 / 8,6 | 4,9 / 11,2 | ||
| Ulazna snaga grijanja Min./Max.(2) | W | 943 / 1732 | 1162/ 2550 | 1401 / 3263 | ||
| C.O.P min./maks.(2) | W / W | 3,34 / 3,56 | 3,37/ 3,58 | 3,3 / 3,5 | ||
| Maks. Kapacitet hlađenja (3) | kW | 7,45 | 9.5 | 9.8 | ||
| E.E.R (3) | W / W | 4.05 | 4.23 | 3.9 | ||
| Kapacitet hlađenja min./maks.(3) | kW | 6,22 / 7,45 | 6,7 / 9,5 | 7,2 / 9,8 | ||
| Ulazna snaga hlađenja min./maks.(3) | W | 1400 / 1863 | 1679 / 2242 | 1791. / 2510. | ||
| E.E.R min./maks.(3) | W / W | 4,05 / 4,45 | 4.0 / 4.6 | 4.0/ 3.8 | ||
| Maks. Kapacitet hlađenja (4) | W / W | 4.5 | 7.2 | 8.25 | ||
| E.E.R (4) | W / W | 3,5 / 4,5 | 4,9 / 7,2 | 4,9 / 8,25 | ||
| Kapacitet hlađenja min./maks.(4) | kW | 1,59 / 4,5 | 2,34 / 5,05 | 6.74 | ||
| Ulazna snaga hlađenja min./maks.(4) | W | 1330 / 1680 | 1451 / 2366 | 1358 / 2444 | ||
| E.E.R min./maks.(4) | W / W | 2,5 / 2,74 | 2,8 / 3,1 | 2,6 / 3,5 | ||
| Radni raspon temperature okoline | C | -25 – 43 | ||||
| Min. Temperatura vode u sustavu (grijanje/hlađenje) | C | 20 / 7 | ||||
| Osigurač matične ploče (unutarnja/vanjska sklopna ploča) | Unutar: 65TS/T15AL/250V, Vani: 65TS/T25AL/250V | |||||
| Min. Podna površina za postavljanje, rad i skladištenje | m2 | 0,8 | 1.9 | 3.1 | ||
| Min. Područje rada na cijevima | m2 | 0,8 | 1.9 | 3.1 | ||
| Maks. Rad Visoki tlak | MPa | 4.2 | ||||
| Maks. Rad Niski tlak | MPa | 1.2 | ||||
| Kompresor – Vrsta – Količina/Sustav | / | Dvostruki rotacijski – 1 | ||||
| Rashladno sredstvo – vrsta / količina | – / Kg | R32 / 0,9 kg | R32 / 1,4 kg | R32 / 1,8 kg | ||
| Ventilator – protok zraka | m3/h | 2500 | 3150 | 3150 | ||
| Ventilator – Nazivna snaga | W | 34 | 45 | 45 | ||
| Razina buke | dB(A) | 44/52 | 44/53 | 44/52 | ||
| Izmjenjivač topline na strani vode – vrsta | Grijaća ploča | |||||
| Izmjenjivač topline na strani vode – pad tlaka vode | kPa | 26 | 26 | 26 | ||
| Izmjenjivač topline na strani vode – cijevni priključak | Inč | G1″ | ||||
| Dopušteni protok vode – min./nazn./maks. | L/S | 0,21/0,29/0,35 | 0,26/0,43/0,52 | 0,34/0,57/0,68 | ||
| Neto dimenzije (D×D×V) – unutarnja jedinica | mm | 570x550x255 | ||||
| Neto dimenzije (D×D×V) – vanjska jedinica | mm | 1010x370x700 | 1165x370x845 | 1165x370x845 | ||
| Neto težina – unutarnja jedinica | Kg | 25 | ||||
| Neto težina – vanjska jedinica | Kg | 65 | 78 | 85 | ||
Bilješka:
(1) Uvjeti grijanja: ulazna/izlazna temperatura vode: 30 ℃/35 ℃, temperatura okoline: DB 7 ℃/WB 6 ℃;
(2) Uvjeti grijanja: ulazna/izlazna temperatura vode: 40 ℃/45 ℃, temperatura okoline: DB 7 ℃/WB 6 ℃;
(3) Uvjeti hlađenja: ulazna/izlazna temperatura vode: 23 ℃/18 ℃, temperatura okoline: DB35 ℃/WB24 ℃;
(4) Stanje hlađenja: ulazna/izlazna temperatura vode: 12 ℃/7 ℃, temperatura okoline: DB35 ℃/WB24 ℃;
(5) Specifikacije su podložne promjenama bez prethodne najave. Za stvarne specifikacije jedinice pogledajte oznake jedinica.
